ゲート制御関連装置

ダムゲート制御をはじめとする河川用ゲートの安定運用を支える装置

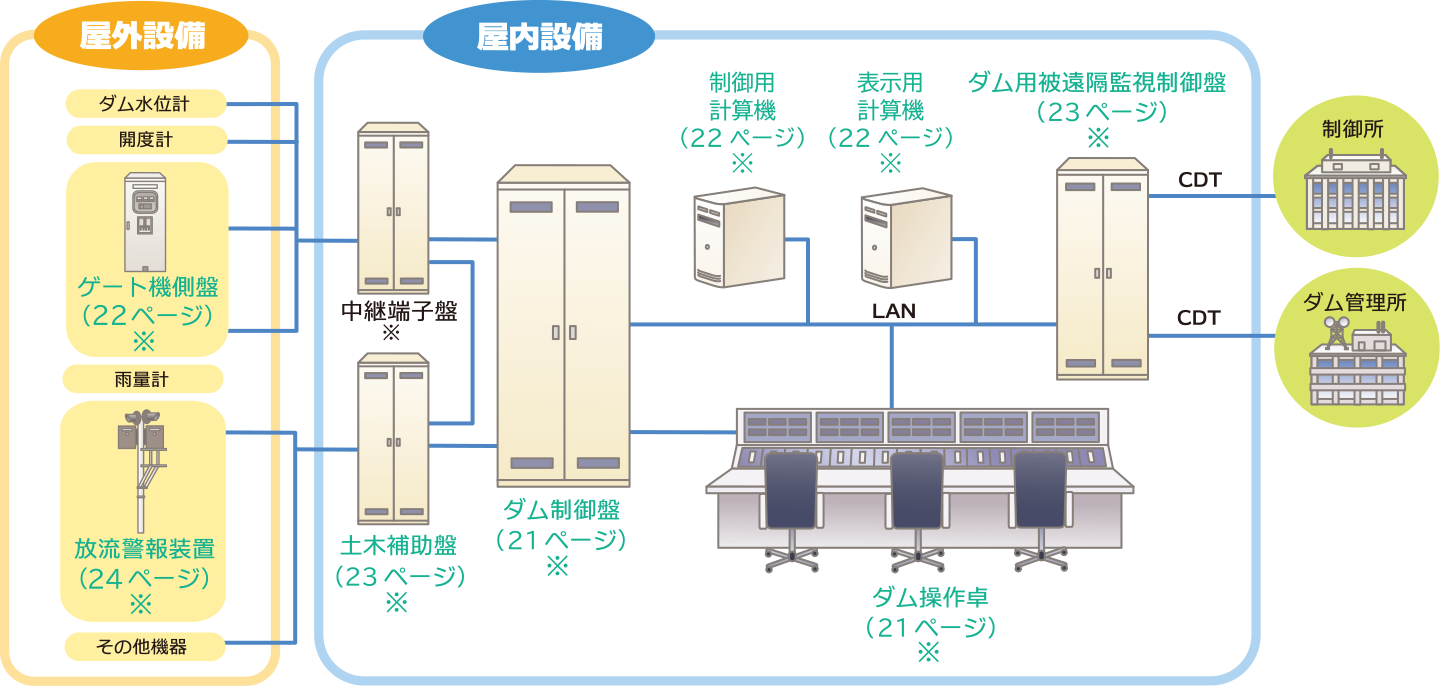

ダムゲート制御システム システム構成イメージ

水力発電所におけるダムゲート自動制御やダム水位のリアルタイム監視、放流量演算などが可能です。

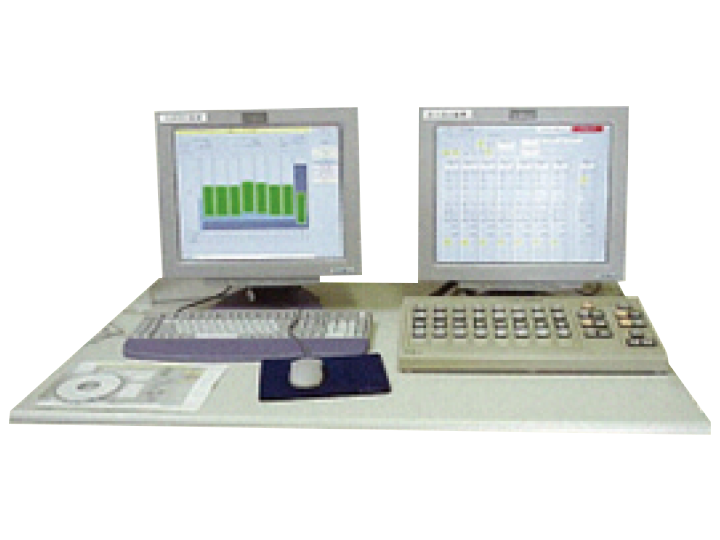

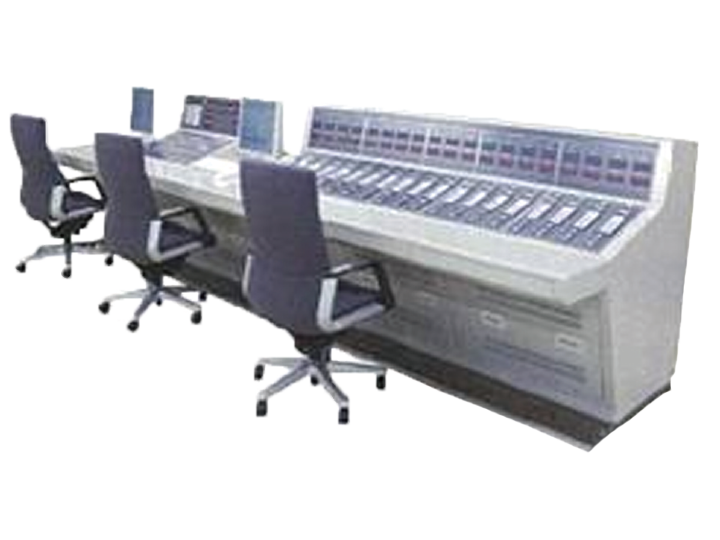

ダム操作卓

ダム操作卓

本装置は、ダムを円滑に運用するための装置です。
運用員の操作受付、運用に必要な情報表示等を行います。
ダム制御盤と連係し、運用に必要なデータの受信、操作情報の送信を行います。

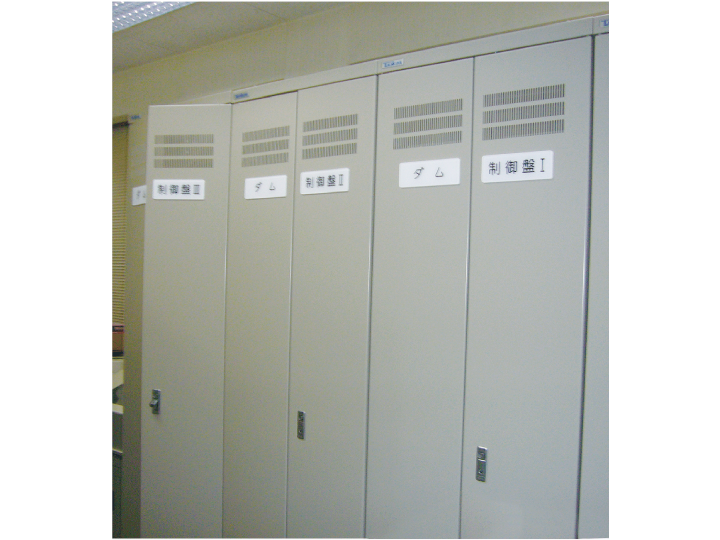

ダム制御盤

ダム制御盤

本装置は、ダムのゲート情報や水位情報などの各種情報を、ダム操作卓や制御用計算機へ配信し、ダム操作卓や制御所などからのダムゲート開閉指令情報を、ゲート機側盤へ出力する、ダムゲート制御システムの中核となる装置です。

ダム計算機

ダム計算機

本装置は、ダムゲートの監視制御を行うための装置です。
ダム運用に必要な情報をリアルタイムに収集・演算して、ダムゲートの操作を行う「制御用計算機」と、制御用計算機のバックアップと操作支援を行う「表示用計算機」で構成されています。

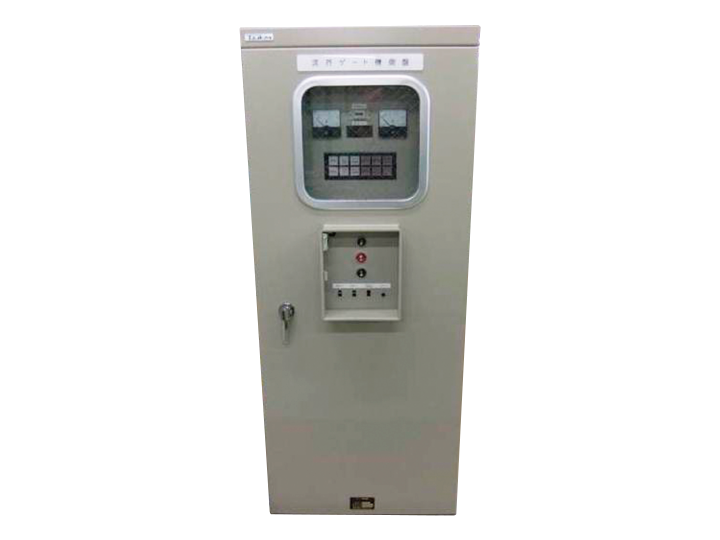

ゲート機側盤

ゲート機側盤

本装置は、ダムにおける各種ゲートを開閉するため、巻上機の制御機能や、関連機器の保護機能を有する装置です。
機側操作と遠方操作の切替が可能です。
ゲートの故障情報、計測情報、状態情報を表示します。

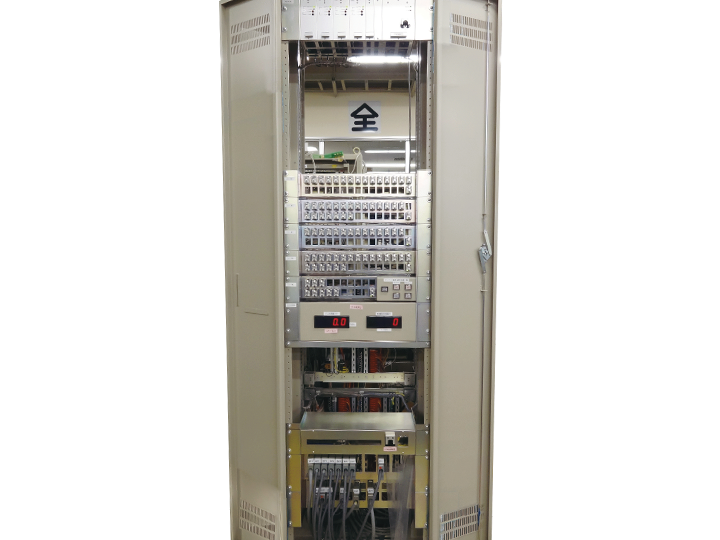

土木補助盤

土木補助盤

本装置は、ダム付帯設備の監視信号の集約を行うとともに、外部機器からの制御信号を中継し、各機器へ出力する装置です。
設置箇所の仕様にあわせ、「接点増幅機能」「アナログ計測信号のデジタル変換機能」を実装する事が可能です。

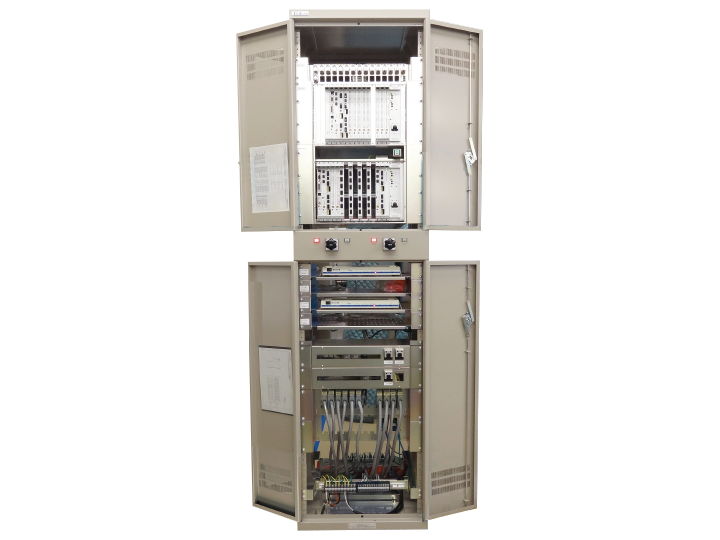

ダム用被遠隔監視制御盤

ダム用被遠隔監視制御盤

本装置は、制御所等からダムゲートを遠隔で監視制御するため、ダムゲートの状態、水位、ゲート開度等の監視情報を制御所等へ伝送し、遠方からの制御信号をダム制御盤に出力する装置です。

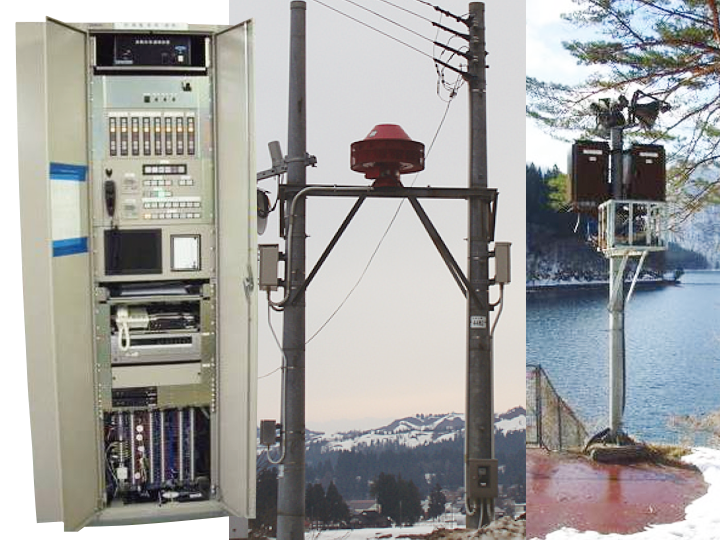

放流警報装置(サイレンタイプ/スピーカタイプ)

放流警報装置(サイレンタイプ/スピーカタイプ)

本装置は、ダムから放流を行う際に、スピーカ放送やサイレン吹鳴を自動で行い、ダム下流域にいる方々へ、河川増水による危険を知らせるための装置です。
放流警報装置(子局)は、用途に応じて、サイレンタイプとスピーカタイプを選択できます。

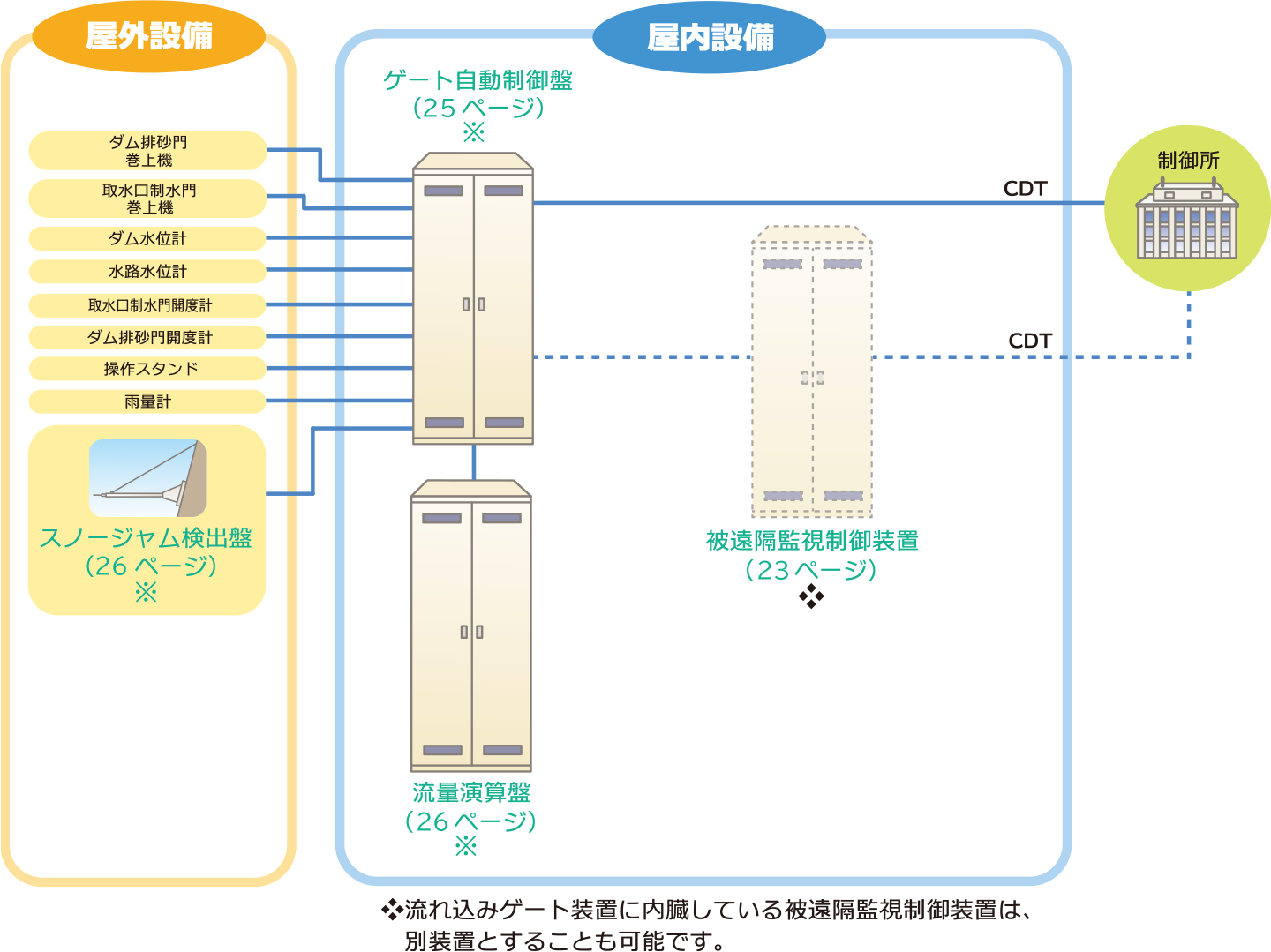

流れ込みゲート自動制御システム システム構成イメージ

流れ込みゲートの自動制御が可能です。

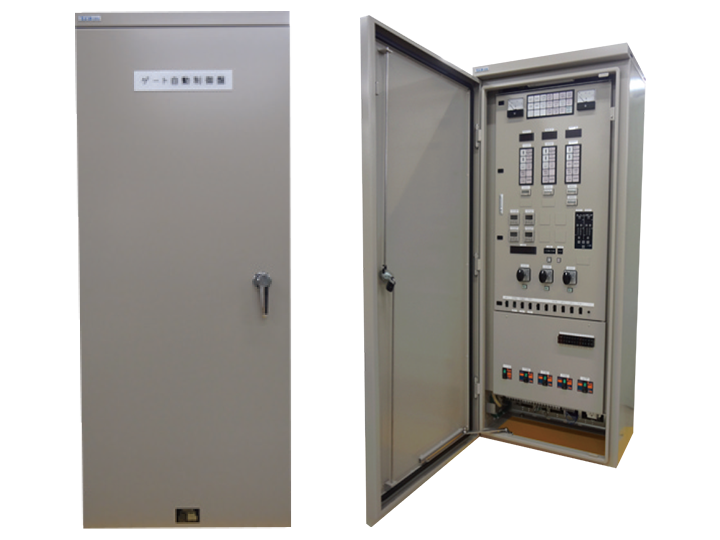

ゲート自動制御盤(流れ込み式)

ゲート自動制御盤(流れ込み式)

本装置は、ダムを円滑に運用するための装置です。
運用員の操作受付、運用に必要な情報表示等を行います。
ダム制御盤と連係し、運用に必要なデータの受信、操作情報の送信を行います。

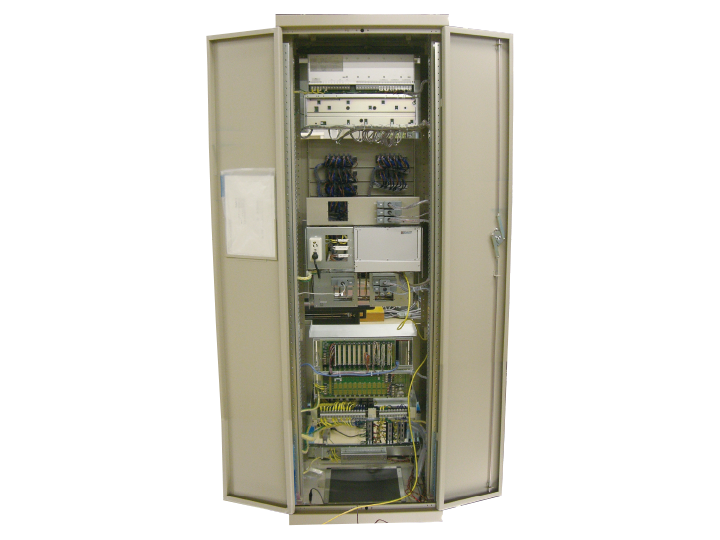

流量演算盤

流量演算盤

本装置は、取水口制水門、ダム排砂門などのゲート開度、ダム、水路などの水位の各情報を基に、各種水理演算を行う装置です。
演算結果を盤面にデジタル表示するとともに、制御所へ情報伝送装置を介してデータ伝送することで、水力発電所を効率的に運用できます。

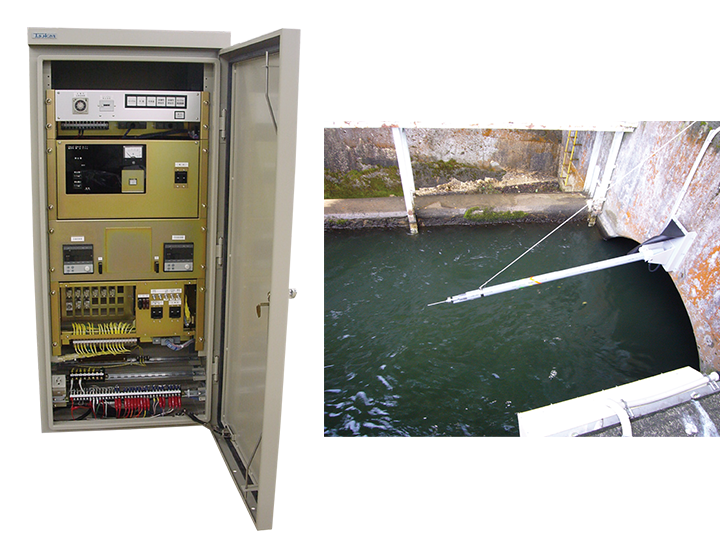

スノージャム検出盤・検出器

スノージャム検出盤・検出器

本装置は、取水路や水槽に冬場流下するスノージャム(※1)を検出し、検出信号をスノージャム排除設備(※2)へ伝送し、排除設備を動作させるための装置です。
水力発電所の発電機等の設備破損を、未然に防ぐことが出来ます。
※1 スノージャム:シャーベット状の雪の塊
※2 スノージャム排除設備:流雪門、除塵機
